Очисні споруди розроблені для очищення стічних вод від населених пунктів із чисельністю населення від 1500 до 111 100 осіб.
Запатентована технологія дозволяє досягати стабільно високих показників очищення та на кожному кубічному метрі очищеної стічної води отримати прибуток в розмірі від 20% до 30% від існуючого тарифу (підтверджено німецьким розрахунком технології очищення по об’єкту Гудаурі Грузія).
Ми розробили дев’ять типів виконання очисних споруд для очищення господарсько-побутових та схожих за складом стічних вод:
- у бетонних резервуарах будь-якої конфігурації ,
- пластикові очисні споруди радіального типу для малих об’ємів (до 10 м3/доба)
- пластикові очисні споруди радіального типу для середніх об’ємів стічних вод
- ( до 100 м3/добу)
- контейнерні пластикові очисні споруди біологічного очищення прямокутного типу для середніх об’ємів (15- 350 м3/добу)
- Вертикальні ємнісні, швидкомонтовані, очисні споруди великої продуктивності від 350 до 3500 м3/добу.
- для існуючих бетонних конструкції очисні споруди по технології SBR реактори ( аналог торговельна марка Біотал, торговельна марка Clara).
- установки електро впливу на рідини з системою біологічного очищення на базі установки ETALON – BiO, з найвищим забрудненням іонів важких металів або органічних сполук апаратом АВШ ,такі як відпрацьовані електролітичні розчини з високим концентруванням різноманітних домішок, органічні висококонцентровані домішки у стічній воді (заводи гербіцидів, пестицидів, мʼясо костної муки та ін.)
- модульні установки електрокоагуляційного очищення (доочищення) промислових стічних вод від малоконцентрованих сполук азоту, фосфору, та органіки.
Технологія– ETALON-BiO впроваджує принцип роботи технологічних машин з віддаленним обслуговуванням по принципу – Set it and forget it.
Особливості очисних споруд ETALON-БІО
Головною особливістю очисних споруд ETALON-БІО є наявність специфічного корпусного виконання, а також системи динамічного рівня ( підтверджено патентами)), Система динамічного рівня дозволяє компенсувати переваги та недоліки SBR реакторів та класичних протокових біологічних реакторів. Завдяки цьому здобувається висока якість очищення та компактні розміри стосовно існуючих технологічних рішень.
Завдяки динамічному рівню:
- Економія електроенергії: повітродувки споживають менше електроенергії без погіршення якості очищеної води.
- При залпових скидах установка працює на повну потужність.
- За умов мінімального надходження стічних вод установка функціонує в режимі енергозбереження.
Призначення

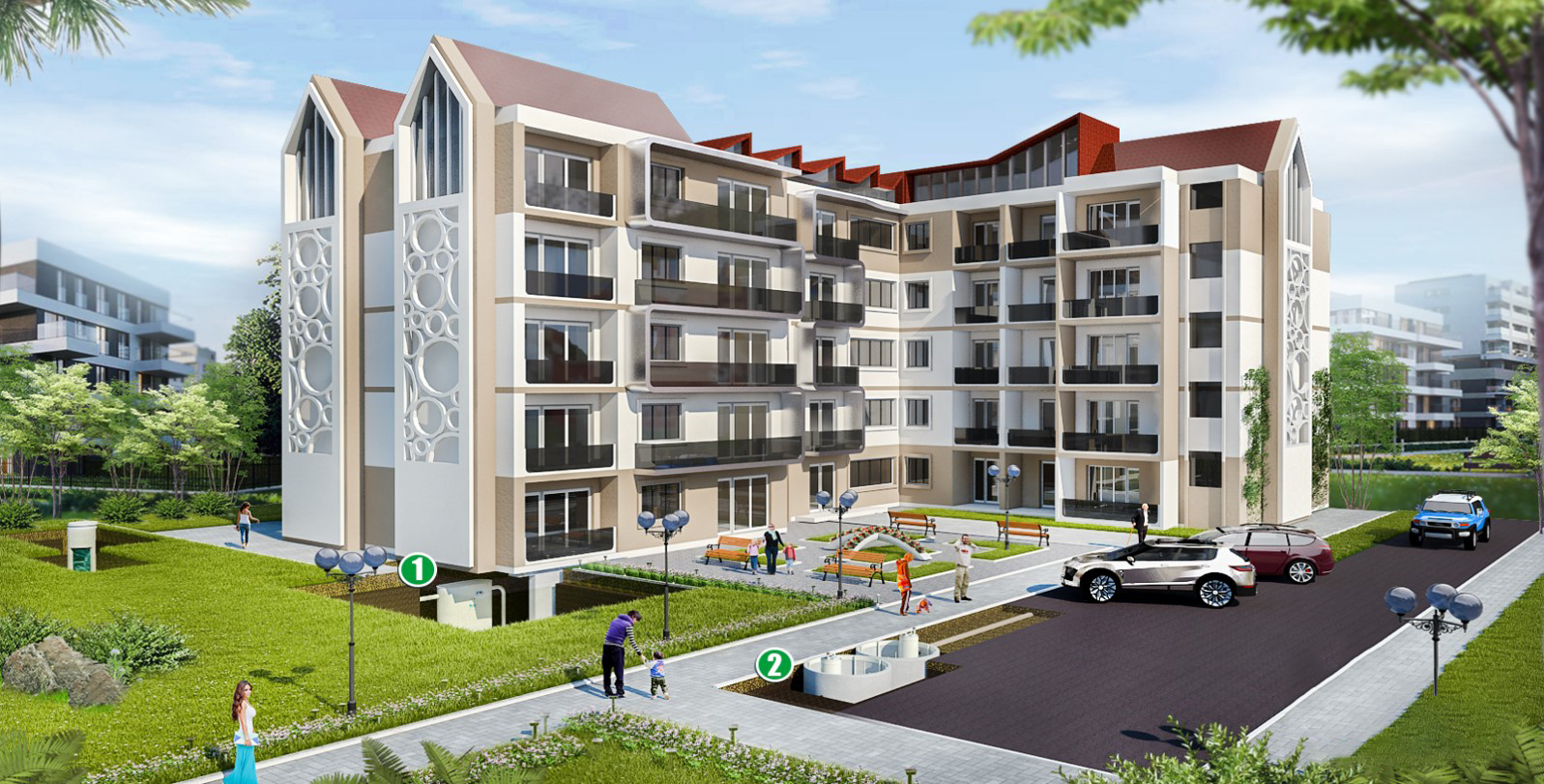

Очисні споруди ETALON-БІО застосовуються для:
- житлових комплексів;
- готелів;
- пансіонатів;
- санаторіїв;
- котеджних містечок;
- мікрорайонів;
- населених пунктів тощо.
Нормативна база
Технологічні рішення базуються на основі чинної нормативної документації, зокрема:
- ДБН В.2.5-75:2013 «Каналізація. Зовнішні мережі та споруди».
- Патент на винахід №116322 «Спосіб очищення стічних вод і пристрій для його реалізації».
- Технічні умови на установку очищення господарсько-побутових стічних вод «УМКА-БІО» ТУ У 42.2-38674771-002:201 і №2.
Технологія затверджена Міністерством охорони здоров’я України та відповідає всім встановленим стандартам.
1. Блок механічного очищення
Комбінований блок механічного очищення складається з:
- грабельних решіток;
- пісковловлювача;
- барабанного сита;
- каналізаційних решіток-дробарок.
Цей блок призначений для видалення основної маси механічних домішок і піску зі стоків. Усі процеси видалення механічних домішок здійснюються в автоматичному режимі.
2. Блок біологічного очищення
Складається з:
- “Брудної” і анаеробної зони.
- аеробних стабілізаторів;
- аеротенків;
- вторинних відстійників;
- системи озонування та доочищення на SBBR реакторах зрошувального типу типу.
“брудна зона” зона для різної продуктивності обслуговується різним типом механічних або гідравлічних апаратів.
Переваги запропонованої технології
- Використання сучасного обладнання забезпечує високу ефективність очищення.
- Компактне розміщення зменшує витрати на монтаж і експлуатацію.
- Мінімізація утворення відходів і зручність їх зневоднення.
- Для очисних середньої продуктивності час реалізації впровадження (до пусконалагоджувальних робіт) до 2,5 місяця.
Ця технологія відповідає найвищим стандартам очищення і може ефективно використовуватися на різних об’єктах.
Технологічний процес біологічного очищення стічних вод
1. Денітрифікатори
Механічно очищені стоки надходять у денітрифікатори, де відбувається:
- Окислення органічних речовин за рахунок кисню, що входить до складу нітритів і нітратів.
- Одночасне відновлення азоту, який видаляється в атмосферу.
2. Аеротенки
Після денітрифікаторів стоки перетікають в аеротенки, де здійснюється процес біологічного очищення:
- Основний процес: окислення органічних забруднень і перетворення азотних сполук у нітратну форму.
- Активний мул: використовується як біоценоз мікроорганізмів-мінералізаторів, які сорбують і окислюють органічні речовини в присутності кисню.Переважною відмінністю роботи динамічного рівня є концентрування його в період нерівномірного навантаження по витраті і переходом аєротенку в режим роботи як регенератор. Також завдяки методу подовженої аерації проходить біологічна деструкція надлишкового активного мулу. Використовуючи запатентовані технологічні рішення динамічного рівня відсутній , або мінімальний надлишковий активний мул. Це дозволяє для малих та середніх продуктивностей відмовитись або значно зменшити споруди обробки осадів.
- Аерація: окислення забезпечується киснем із повітря, що нагнітається воздуходувками через систему дрібно бульбашкової пневматичної аерації.
- Використання мембранних аераторів:
- Зменшує споживання електроенергії.
- Знижує потужність воздуходувок.
- Забезпечує тривалий термін служби без необхідності спеціального очищення.
- Використання мембранних аераторів:
Рівень стоків в аеротенках є динамічним через нерівномірність надходження протягом доби:
- Мінімальний рівень: аеротенк працює як нітрифікатор, забезпечуючи:
- Біохімічне окислення амонійного азоту до нітритів.
- Подальше перетворення нітритів у нітрати.
3. Вторинний відстійник
Біологічно очищені стоки надходять у вторинний відстійник, де відбувається:
- Освітлення стічних вод.
- Ефективне розділення активного мулу й очищеної води завдяки конструкції відстійника.
4. Блок знезараження
- Очищені стоки після відстійника надходять у резервуар чистої води.
- Знезараження очищеної води відбувається за допомогою:
- Гіпохлориту натрію, який подається зі стаціонарної електролізної установки безпосередньо в резервуар.
- Озонування або інших методів залежно від вимог об’єкта.
Ця багатоступенева система забезпечує стабільно високі результати очищення стічних вод та їх повну підготовку до скидання або повторного використання.
Блок стабілізації та регенерації осаду
У процесі окислення кількість активного мулу збільшується через ріст мікроорганізмів і наявність органічних забруднень.
Регенерація мулу
- Система аерації: у стабілізаторі використовується система пневматичної аерації з дрібно бульбашковим і дисковими аераторами.
- Процес регенерації: мул продувається повітрям без подачі живильних речовин (стічної води).
- Відбувається окислення коагульованих мулом колоїдних і нерозчинних домішок, які окислюються повільніше, ніж розчинені забруднення.
- Розвиток бактеріальної культури продовжується, завершуючись утворенням репродуктивних форм, які швидко розмножуються в живильному середовищі.
- У процесі регенерації розвиваються простіші бактерії, які знищують “старі” та слабкі форми, а також усуваються нитчасті бактерії й гриби, що сприяє кращому утворенню мулових пластівців.
Результати регенерації
- Підвищується фізіологічна активність мулу через зростання кількості життєздатних клітин.
- Рециркуляційний активний мул зі стабілізатора (регенератора) повертається в денітрифікатор для підвищення якості очищення стічних вод.
Блок обробки осаду
Стабілізований осад із аеробного стабілізатора подається занурювальним насосом до комплексу зневоднення осаду.
Процес зневоднення
- Вологість зневодненого осаду: становить 75%.
- Для покращення водовіддаючих властивостей осаду передбачено дозування флокулянта в установку зневоднення.
- Приготування та дозування розчину флокулянта здійснюється за допомогою полімерної станції.
Обладнання для зневоднення осаду
- Вакуумний фільтр.
- Тканинний фільтр.
Обробка декантату
- Декантат із установки зневоднення подається до проміжної ємності.
- Із ємності занурювальним насосом декантат транспортується до денітрифікатора.
Ця система забезпечує ефективну стабілізацію та обробку осаду, мінімізуючи витрати та підвищуючи якість очищення стічних вод.
Очищення стічних вод: додаткові блоки та особливості
Обробка декантату
- Декантат із установки зневоднення транспортується в проміжну ємність, звідки за допомогою занурювального насоса подається до денітрифікатора.
- Для знезараження осаду передбачено пересипання негашеним вапном на майданчику для компостування.
- Зневоднений і знезаражений осад, у міру накопичення, вивозиться на мулові майданчики.
Блок дефосфатизації
Для видалення фосфатів із стічних вод передбачено:
- Впровадження технології SBBR з використанням автотрофних мікроорганізмів , які формуються та розвиваються на пластиковому завантаженні.

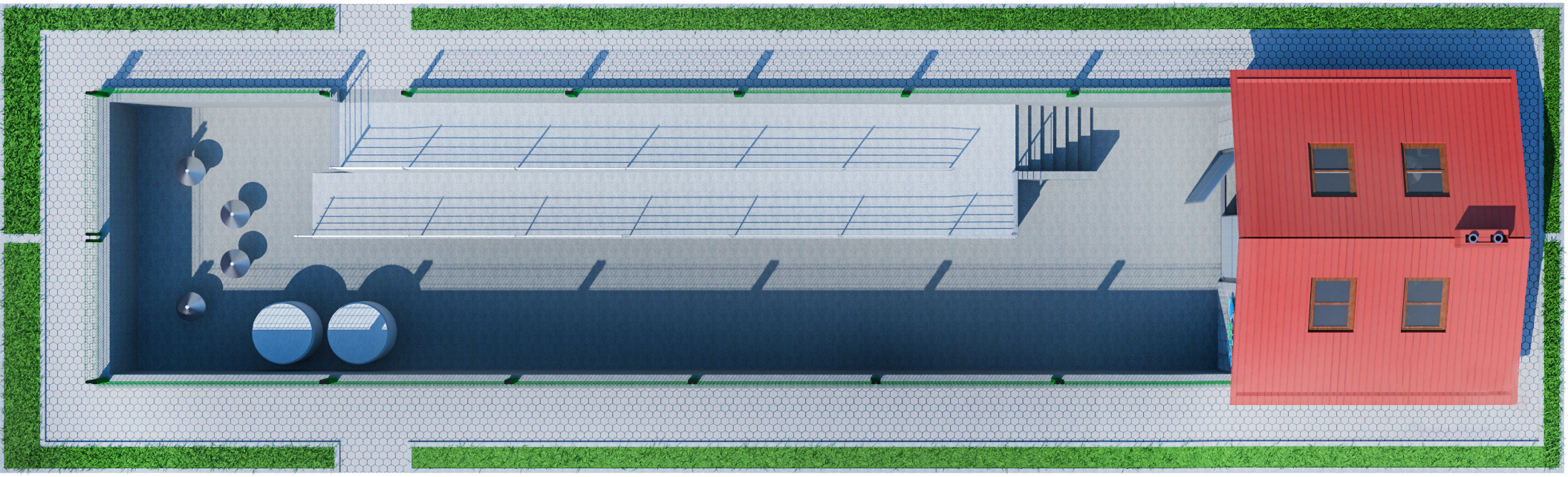

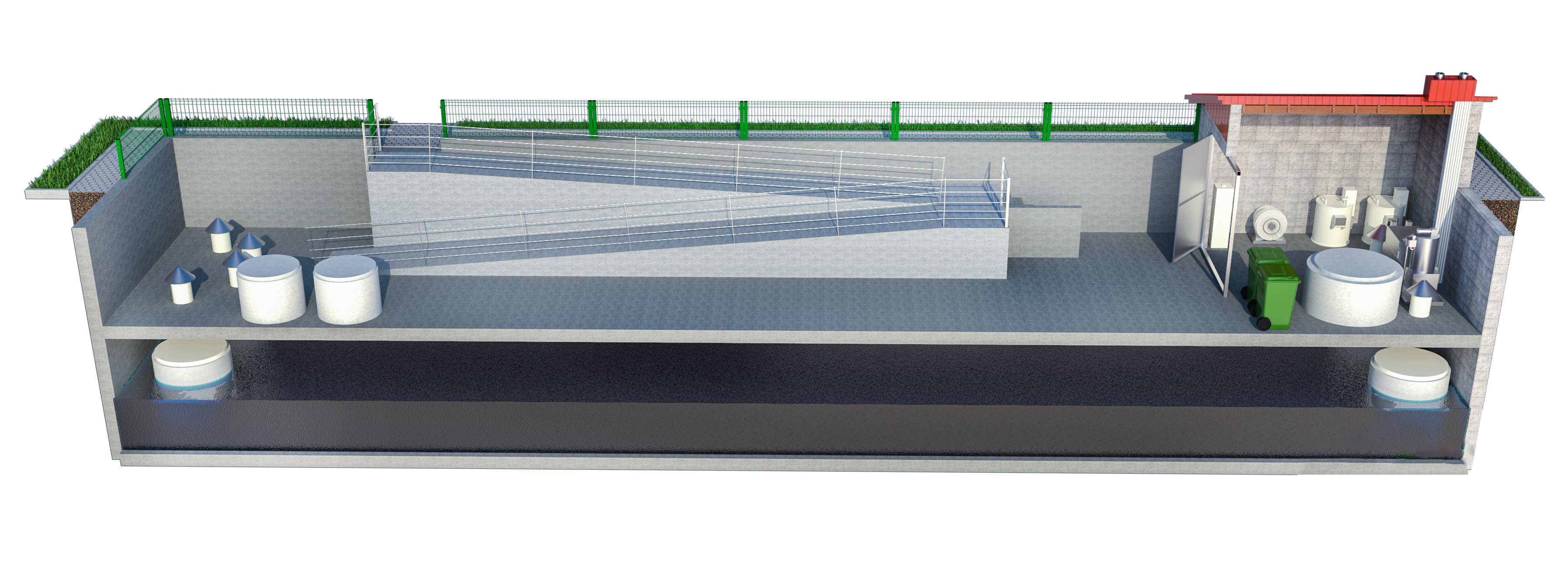

Виконання очисних споруд
- Підземне виконання.
- Надземне виконання.
- Виконання в існуючих бетонних резервуарах.
- Радіальне виконання в пластику.
- Прямокутне виконання в пластику.
Ступінь очищення
- Вода після очищення може використовуватися:
- Для поливу (присадибні території, садові ділянки, садові культури).
- У рибогосподарських водоймах через біоплато відкритого типу.
Технічні параметри процесу
- Температура стічних вод: 15°C ≤ T ≤ 30°C.
- Умови біологічного очищення:
- рН стічних вод: 7,0 ≤ pH ≤ 8,0.
- БПК (біохімічна потреба в кисні): не більше 350 мг O₂/л.
- ХПК (хімічна потреба в кисні): не більше 700 мг O₂/л.
Архітектурно-конструктивне виконання
- Автоматизація: біологічна станція очищення може працювати в ручному або автоматичному режимі.
- Вентиляція: передбачена припливно-витяжна примусова система вентиляції.
- Будівля: із двосхилим дахом із сендвіч-панелей.
Ця система забезпечує високу ефективність очищення стічних вод і дозволяє використовувати очищену воду для технічних і господарських потреб, а також скидання в екологічно безпечні зони.
